Bằng việc ứng dụng kỹ thuật đo lường và điều khiển tự động, công nghệ thông tin và kiến thức kinh nghiệm trong lĩnh vực tự động hoá Phòng Tự Động Hoá – Công ty Cổ Phần TỰ ĐỘNG HÓA AN VIỆT đã chế tạo thành công nhiều hệ thống cân băng tải, cân định lượng với các công suất, độ rộng băng, tốc độ băng và góc nghiêng khác nhau.
Vai trò của cân băng tải điện tử trong các nhà máy công nghiệp là vô cùng quan trọng, điều này được thể hiện rõ nét trong các nhà máy xi măng, các nhà máy chế biến thức ăn gia xúc, các nhà máy chế biến thực phẩm. Các băng tải đóng vai trò vận chuyển nguyên vật liệu, thành phẩm thay cho sức người và các phương tiện vận chuyển cơ động khác. Trong khuôn viên nhà máy, phân xưởng, để vận chuyển vật liệu từ nơi khai thác, bến bãi tập kết hoặc kho chứa nguyên vật liệu để phục vụ cho quá trình sản xuất. Vấn đề đặt ra là trong quá trình sản xuất đòi hỏi tính liên tục, pha trộn nguyên liệu có độ chính xác, phải thấy và cân được khối lượng nguyên vật liệu đã được vận chuyển theo yêu cầu của thành phẩm. Để giải quyết vấn đề trên ta sử dụng cân định lượng. Hệ thống cân băng định lượng là một trong những khâu quan trọng giúp cho nhà máy hoạt động một cách liên tục.

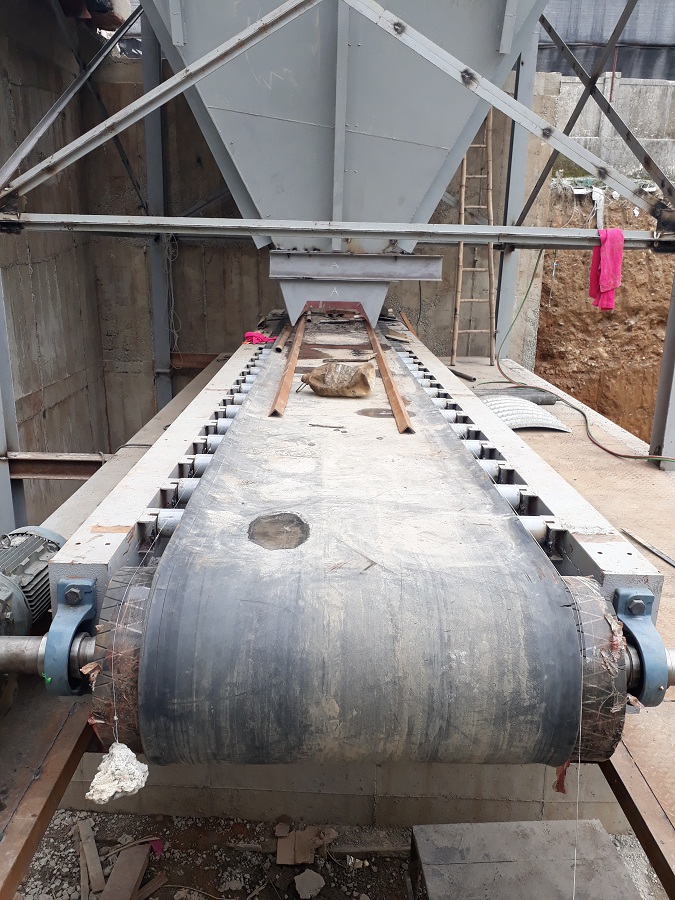

Ảnh chụp thực tế sản xuất băng truyền hệ thống cân băng định lượng tại xưởng cơ khí.

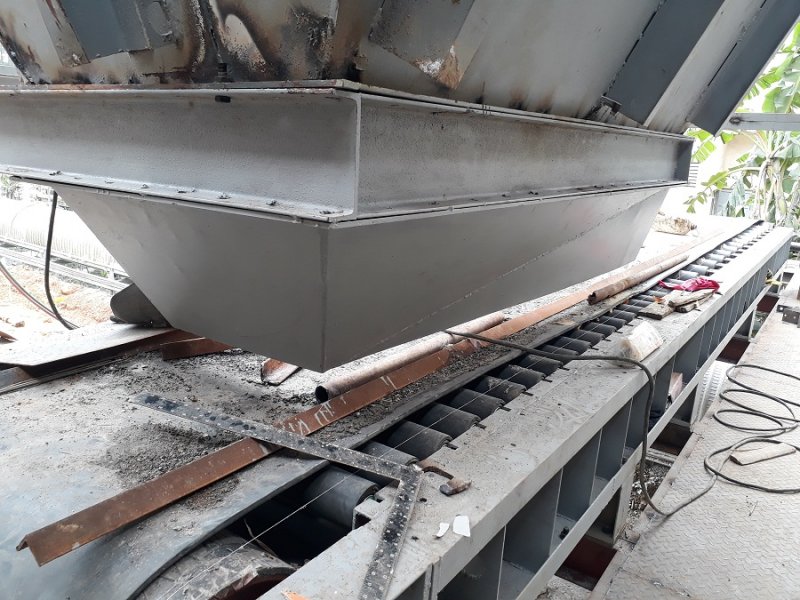

Mặt băng tải phần cơ khí của cân băng định lượng tại xưởng sản xuất.
Băng tải được thiết kế dài theo yêu cầu mong muốn của khách hàng.
Cân băng định lượng là một khâu trong dây chuyền công nghệ nhằm cung cấp chính xác lượng nguyên liệu cần thiết cho nhà máy, lượng nguyên liệu này đã được người lập trình cài đặt một giá trị trước. Khi mà lượng nguyện liêu trên băng tải ít đi thì đòi hỏi phải tăng tốc động cơ lên để băng tải chuyển động nhanh hơn nhằm cung cấp đủ lượng nguên liệu cần thiết. Ngược lại khi lượng nguyên liệu trên băng tải vận chuyển với lưu lượng nhiều thì các thiết bị tự động sẻ tự động điều khiển cho động cơ quay với tốc độ chậm lại phù hợp với yêu cầu . Hệ thống cân băng tải định lượng được Tân Phát thiết kế nhằm đáp ứng nhu cầu trên của các doanh nghiệp.
Với việc cấp liệu qua vít tải sẽ giúp giảm thiểu bụi nguyên liệu bay. Một phễu cấp liệu băng tải tròn nhà máy thạch cao.
Ngoài các thành phần băng tải viền, băng tải cong chữ V ra thì chúng tôi còn có các loại cân băng tải dạng phẳng. Đây cũng là một trong những dây truyền cân băng định lượng phổ biến mà hiện nay trong các nhà máy, khu chế xuất đang có nhu cầu sử dụng rất lớn.
Không chỉ có các hệ thống băng tải lớn, mà còn có các thành phần, loại cân băng tải nhỏ hơn. Loại băng tải phẳng nhỏ này thường được dùng rất phổ biến trong các đơn vị chế biến, đói gói thực phẩm, các gian hàng thương mại điện tử, trong các kho hàng nhà máy...Loại băng tải định lượng này nó chỉ 1 thành phần rất nhỏ trong khâu vận chuyển đồ vật liệu.
Với các loại băng tải máng đang có sẵn, giờ đây cần công ty chúng tôi đến và lắp đặt các hệ thống cảm biến, hệ thống điều khiển, giám sát khối lượng, thời gian vận hành...Hãy gọi ngay tới công ty AN VIỆT nếu bạn đang cần lắp đặt định lượng cho băng tải máng vận chuyển nguyên liệu.
Thông số kỹ thuật cơ bản của hệ thống cân băng định lượng
Số lượng thành phần cân định lượng: 1 ÷ 12 (tuỳ theo yêu cầu).
- Hình thức định lượng: Cân băng tải theo định mức.
- Năng suất tối đa của một băng tải có thể đạt đến: 50 t/ h
- Sai số cân: < 1,0%
- Điều khiển định lượng tự động, bằng tay hoặc kết hợp.
- Cho phép thay đổi năng suất và tỷ lệ các thành phần bằng máy tính tại phòng điều khiển trung tâm hoặc tại màn hình cảm ứng.
- Tốc độ tối đa của các băng tải cân: 15 m/phút
- Tốc độ băng tải đo thông qua tốc độ động cơ chính xác tới 2cm / phút.
- Hiển thị số về lưu lượng vật liệu trên bàn điều khiển và trên màn hình máy tính đặt tại phòng điều khiển.
- Phần mềm điều khiển chạy trên hệ điều hành Windows XP, win 7 với các dòng máy tính cá nhân thông dụng. Giao diện của phần mềm mô tả sơ đồ công nghệ toàn bộ hệ thống cân băng, ngôn ngữ sử dụng trong phần mềm hoàn toàn bằng tiếng Việt.
Hệ thống thiết bị trong cân băng tải định lượng

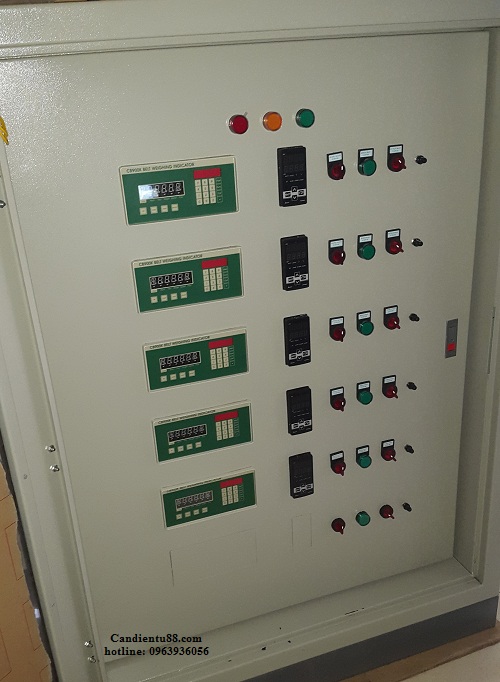

Bộ điều khiển cân băng tải định lượng
- Model: CB900K
- Hãng sản xuất: Chimey- Hồng Kông
- Tình trạng: Mới 100%
- Tiêu chuẩn: Châu Âu
- Tích hợp trong các ứng dụng cân băng tải
- Kết nối với máy tính qua chuẩn Rs232 hoặc Rs485
Thông số chính
- Nguồn cấp: 110-220Vac
- Công suất: 9VA
- Bộ lọc nguồn: có
- Nhiệt độ làm việc: 0 độ C đến 50 độ C
- Đồng hồ, lịch: có tích hợp
- Bảng nút bấm số: có tích hợp
- Hiển thị: 02 bảng hiển thị
- Kết nối cảm biến lực: có tích hợp
- Nguồn cấp cho cảm biến lực: 10Vdc
- Kết nối bộ phát xung: có tích hợp
- Nguồn cấp cho bộ phát xung: 12Vdc
- Tần số làm việc lớn nhất: 20Khz
- Đầu ra điều khiển: 0-10Vdc, 4-20mA
- Tốc độ chuyền thông: 9600 bps
- Kích thước: WxHxD 198x96x200
- Trọng lượng: 2.5Kg
Biến Tần – Invertor
- Model VFD- C200
- Hãng sản xuất Delta
- Tích hợp bộ lập trình PLC Delta với công suất 5.000 steps.
- Tích hợp bộ hãm.
- Hỗ trợ giao thức truyền thông MODBUS RS-485 và CANopen (Slave).
- Bàn phím đèn LED độ sáng cao cùng một cáp mở rộng của Series VFD-E/M/B để tối đa hóa khoảng cách hoạt động.
- Hỗ trợ điều khiển vòng hở của động cơ nam châm vĩnh cửu (PMSensorless).
- Hai xung đầu vào tốc độ cao MI7 và MI8 tích hợp với tốc độ tối đa lên đến 33kHz.
- Hai xung đầu ra tốc độ cao DFM1 và DFM2 với tốc độ tối đa lên đến 33kHz.
- Với công nghệ mạch in tiên tiến nhất giúp chống nhiệt, chống bụi bẩn và nhiều tính năng bảo vệ toàn diện khác.
- C200 Series frame A hỗ trợ cài đặt khung tường.
- Đặc biệt, VFD-C200 Series thiết kế nhỏ gọn, tiết kiệm không gian.
Cảm biến lực - Loadcell
- Model: Loadcell HSX
- Hãng sản xuất: keli
- Nơi sản xuất : Trung quốc ( hàng nhập khẩu đầy đủ CO, CQ)
- Tải trọng : 50, 100, 150, 300kg
- Tính ổn định cao, sai số nhỏ nhất, độ nhạy cao.
- Có khả năng chống ẩm, chống nước cao.
- Ứng dụng: cân đóng bao, cân băng tải.

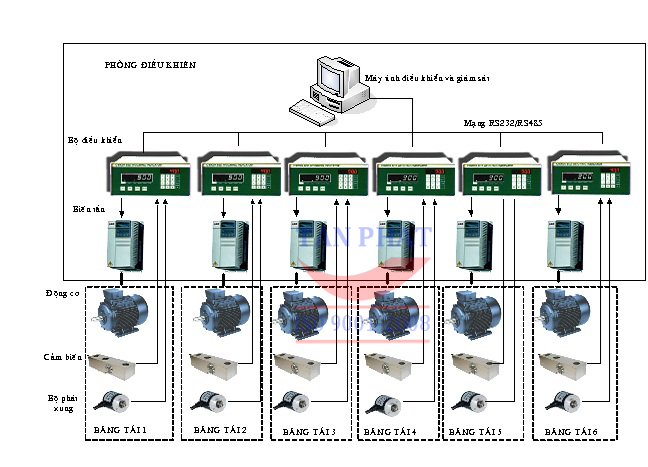

Sơ đồ hoạt động và hình ảnh thực tế trạm cân băng định lượng
Một Số Hình ảnh lắp đặt hệ thống
Hình ảnh phần mềm điều khiển cân băng định lượng nhà máy thạch cao với hệ thống điều khiển 6 thành phần băng tải định lượng.
Tài liệu điều khiển cân băng tải định lượng.
Công ty chúng tôi sau khi bàn giao xong phần cơ khí lắp đặt, chúng tôi sẽ bàn giao hướng dẫn sử dụng chi tiết nhất cho khách hàng với đầy đủ tài liệu hướng dẫn sử dụng, tài liệu điều khiển cân băng, kết cấu, cấu tạo cân băng tải định lượng. Đào tạo, bàn giao kỹ thuật điều khiển hệ thống, tất cả đều được bàn giao tận tay nhân viên kỹ thuật công ty khách hàng. Đảm bảo điều kiện bàn giao công nghệ, tài liệu theo đúng cam kết.
Hãy đến với Công ty CP TỰ ĐỘNG HÓA AN VIỆT ngay hôm nay khi quý khách có nhu cầu lắp đặt hệ thống cân băng tải định lượng hay bất kỳ hệ thống cân định lượng nguyên liệu công nghiệp nào khác. Chúng tôi đảm bảo sẽ hoàn thiện tới tay khách hàng sản phảm tốt nhất.
