Trong các nhà máy sản xuất công nghiệp, việc tự động hóa công đoạn định lượng và đóng gói đóng vai trò quan trọng trong việc nâng cao năng suất, kiểm soát khối lượng thành phẩm và tối ưu quy trình vận hành. Đối với các sản phẩm dạng hạt, hệ thống cân đóng bao cần đáp ứng yêu cầu về tốc độ cấp liệu, độ chính xác khi định lượng và khả năng hoạt động ổn định trong môi trường sản xuất liên tục.

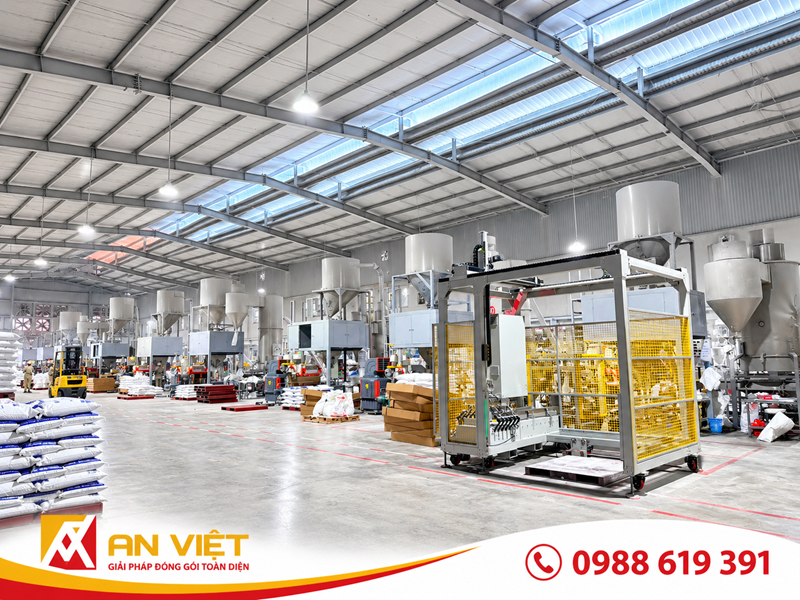

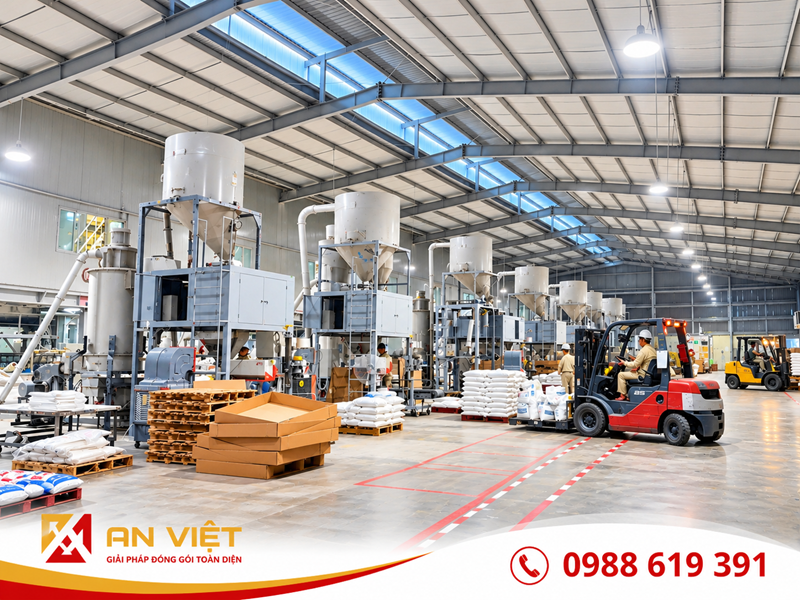

Nhằm đáp ứng nhu cầu đóng gói với sản lượng lớn, dự án lắp đặt dàn 10 cân đóng bao dạng hạt cho nhà máy An Tiến được triển khai với cấu hình cân miệng hở, cơ cấu định lượng điều khiển tự động bằng xi lanh khí nén và các bộ phận tiếp xúc nguyên liệu được chế tạo từ inox 304 theo thiết kế.

Mỗi cân có công suất thiết kế 300 bao/giờ với quy cách bao 25kg, sai số định lượng theo thông số kỹ thuật được cung cấp là ±20–30g. Việc bố trí đồng thời 10 cân tạo điều kiện để nhà máy tổ chức nhiều vị trí đóng bao song song, đáp ứng nhu cầu sản xuất và đóng gói quy mô lớn.

Tổng quan dự án lắp đặt cân đóng bao tại nhà máy An Tiến

Dự án tập trung vào việc triển khai hệ thống cân đóng bao dạng hạt, sử dụng phương pháp định lượng tự động và đóng gói bằng bao miệng hở. Thiết bị được thiết kế nhằm hỗ trợ quá trình cân, xả nguyên liệu và giữ bao trong suốt chu trình đóng gói.

Điểm đáng chú ý của dự án là số lượng thiết bị được triển khai lên tới 10 cân. Thay vì sử dụng một vị trí đóng bao duy nhất, hệ thống nhiều cân cho phép tổ chức các vị trí làm việc song song, giúp phân bổ khối lượng công việc và tăng khả năng đáp ứng sản lượng.

Các thông số chính của hệ thống gồm:

• Số lượng thiết bị: 10 cân đóng bao dạng hạt.

• Kiểu đóng bao: Miệng hở.

• Năng suất thiết kế: 300 bao/giờ cho mỗi cân.

• Quy cách bao: 25kg.

• Sai số định lượng: ±20–30g theo thông số được cung cấp.

• Cơ cấu định lượng: Xi lanh khí nén điều khiển tự động.

• Vật liệu các bộ phận chính tiếp xúc hoặc tham gia định lượng: Inox 304 theo cấu hình thiết kế.

• Khung chân: Thép hộp 75 × 75mm, chiều dày 2mm, sơn epoxy.

Với cấu hình này, hệ thống hướng đến việc chuẩn hóa công đoạn đóng gói, giảm thao tác thủ công và hỗ trợ nhà máy kiểm soát tốt hơn quá trình định lượng thành phẩm.

Cân đóng bao dạng hạt là gì?

Cân đóng bao dạng hạt là thiết bị dùng để định lượng các loại nguyên liệu có dạng hạt theo khối lượng cài đặt trước, sau đó đưa nguyên liệu vào bao bì để hoàn thiện sản phẩm.

Khác với phương pháp cân thủ công, hệ thống cân đóng bao sử dụng cơ cấu cấp liệu, bộ phận định lượng và hệ thống điều khiển để thực hiện chu trình cân theo thông số đã thiết lập. Khi đạt khối lượng mục tiêu, cơ cấu cấp liệu dừng hoặc chuyển trạng thái, sau đó nguyên liệu được xả vào bao.

Thiết bị dạng này có thể được ứng dụng trong nhiều lĩnh vực sản xuất, tùy thuộc vào đặc tính vật liệu và cấu hình máy, chẳng hạn như nguyên liệu nhựa dạng hạt, phân bón dạng hạt, thức ăn chăn nuôi hoặc các loại vật liệu rời có đặc tính phù hợp.

Đối với nhà máy An Tiến, hệ thống được lựa chọn theo phương án cân đóng bao dạng hạt miệng hở, kết hợp cơ cấu định lượng chuyên dụng bằng xi lanh khí nén. Thiết kế này hướng đến khả năng thực hiện chu trình đóng gói lặp lại, giúp giảm sự phụ thuộc vào thao tác định lượng thủ công.

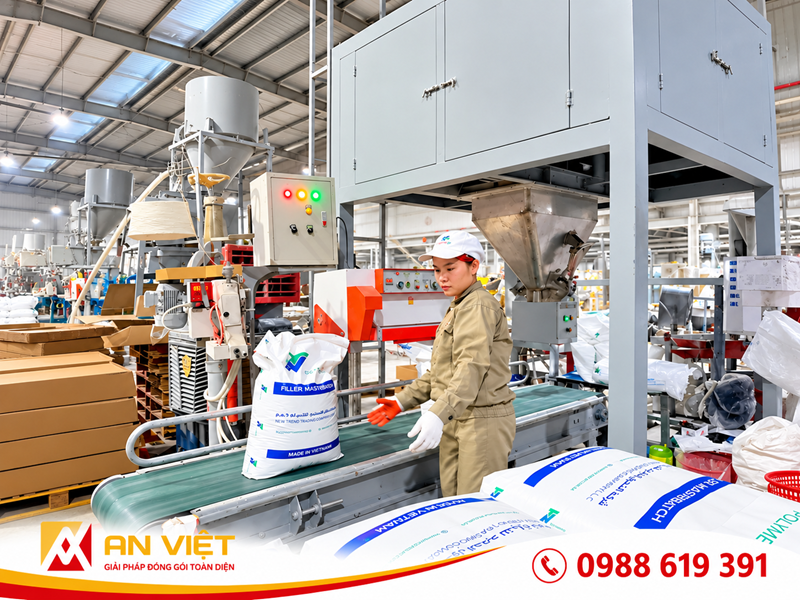

Cân đóng bao dạng hạt miệng hở hoạt động như thế nào?

Với phương án bao miệng hở, bao được đưa vào vị trí nhận nguyên liệu thông qua phễu kẹp bao. Cơ cấu kẹp sử dụng xi lanh khí nén để giữ bao ổn định trong quá trình xả liệu.

Nguyên liệu được cấp vào bộ phận cân và định lượng theo khối lượng đã cài đặt. Khi hoàn tất quá trình cân, cơ cấu xả đưa nguyên liệu xuống bao. Sau đó, bao được tháo khỏi vị trí kẹp để chuyển đến công đoạn tiếp theo, chẳng hạn như may miệng bao hoặc xử lý đóng kín theo yêu cầu sản xuất.

Các bước cơ bản của chu trình gồm:

1. Đưa bao vào vị trí đóng gói.

2. Kẹp và cố định miệng bao.

3. Cấp nguyên liệu và thực hiện định lượng.

4. Xả nguyên liệu vào bao.

5. Nhả bao sau khi hoàn tất chu trình.

6. Chuyển bao sang công đoạn hoàn thiện thành phẩm.

Việc tự động hóa các thao tác định lượng và kẹp bao giúp quá trình đóng gói được tổ chức theo chu trình thống nhất, thuận tiện cho việc giám sát và vận hành.

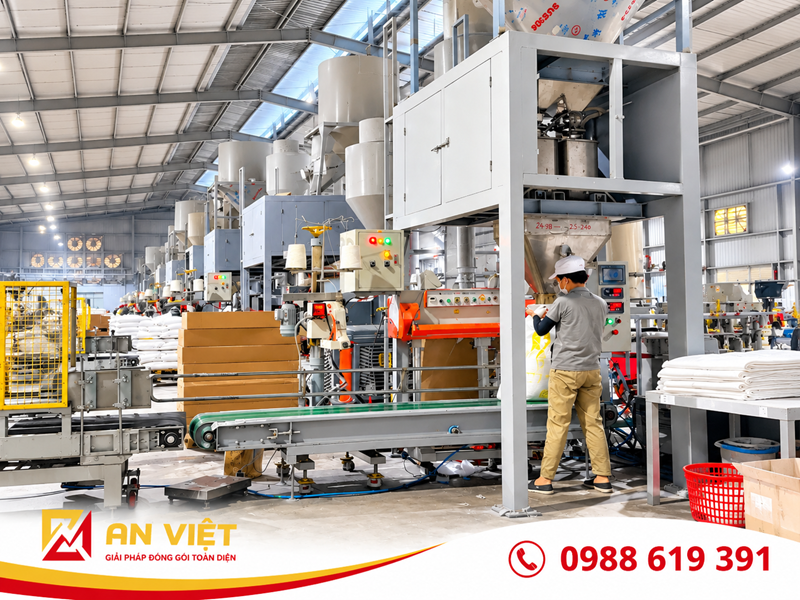

Cấu tạo hệ thống cân đóng bao dạng hạt tại nhà máy An Tiến

Hệ thống được thiết kế với các bộ phận chính đảm nhiệm chức năng định lượng, xả liệu và giữ bao. Mỗi bộ phận có vai trò riêng nhưng phối hợp trong cùng một chu trình đóng gói.

Cơ cấu định lượng chuyên dụng bằng xi lanh khí nén

Cơ cấu định lượng là bộ phận quan trọng trong hệ thống cân đóng bao dạng hạt. Theo cấu hình dự án, thiết bị sử dụng xi lanh khí nén để điều khiển cơ cấu định lượng theo chương trình vận hành.

Việc sử dụng khí nén cho phép cơ cấu thực hiện các thao tác đóng, mở hoặc chuyển trạng thái theo chu trình điều khiển. Thiết kế này phù hợp với yêu cầu tự động hóa các thao tác cấp và xả nguyên liệu.

Các chi tiết của cơ cấu định lượng được chế tạo bằng inox 304 theo thông số dự án. Vật liệu này có khả năng chống ăn mòn tốt trong nhiều môi trường sử dụng thông thường và thuận tiện cho công tác vệ sinh khi được thiết kế phù hợp.

Khả năng định lượng thực tế còn phụ thuộc vào đặc tính nguyên liệu, kích thước hạt, lưu lượng cấp liệu và quá trình hiệu chuẩn thiết bị.

Thùng cân đóng mở bằng xi lanh khí nén

Thùng cân là khu vực tiếp nhận và kiểm soát lượng nguyên liệu trong chu trình định lượng. Theo cấu hình của dự án An Tiến, thùng cân được thiết kế đóng mở bằng xi lanh khí nén, vật liệu chế tạo inox 304.

Cơ cấu đóng mở giúp điều khiển quá trình xả nguyên liệu theo trạng thái vận hành của máy. Khi đạt điều kiện xả, cơ cấu được kích hoạt để đưa nguyên liệu xuống bao; sau khi hoàn tất, thùng cân trở về trạng thái sẵn sàng cho chu trình tiếp theo.

Việc sử dụng cơ cấu khí nén hỗ trợ tự động hóa thao tác đóng mở và giảm nhu cầu can thiệp trực tiếp của người vận hành.

Phễu kẹp bao bằng xi lanh khí nén

Phễu kẹp bao có nhiệm vụ giữ miệng bao tại vị trí đóng gói, giúp hạn chế tình trạng bao bị tuột hoặc lệch trong quá trình nhận nguyên liệu.

Ở dự án này, cơ cấu kẹp bao được điều khiển bằng xi lanh khí nén và chế tạo từ inox 304 theo thông số kỹ thuật được cung cấp.

Khả năng giữ bao ổn định là yếu tố cần thiết để quá trình xả liệu diễn ra thuận lợi. Khi lựa chọn và vận hành thiết bị, lực kẹp cần phù hợp với loại bao, kích thước miệng bao và khối lượng nguyên liệu.

Khung chân thép hộp sơn epoxy

Khung chân thiết bị sử dụng thép hộp kích thước 75 × 75mm, chiều dày 2mm, bề mặt được sơn epoxy.

Khung có nhiệm vụ nâng đỡ các cụm thiết bị và duy trì vị trí lắp đặt trong quá trình vận hành. Kết cấu khung cần phù hợp với tải trọng làm việc, điều kiện mặt bằng và yêu cầu bố trí của dây chuyền.

Lớp sơn epoxy giúp bảo vệ bề mặt thép trong điều kiện sử dụng phù hợp. Trong quá trình lắp đặt, việc căn chỉnh vị trí, kiểm tra độ ổn định và bố trí mặt bằng hợp lý góp phần hỗ trợ thiết bị vận hành an toàn.

Thông số kỹ thuật cân đóng bao dạng hạt 25kg

Đối với các dự án tự động hóa đóng gói, năng suất, khối lượng bao và độ chính xác định lượng là những thông số quan trọng cần xem xét. Dưới đây là cấu hình kỹ thuật của cân đóng bao dạng hạt được cung cấp cho dự án nhà máy An Tiến.

Thông số	Giá trị
Số lượng cân	10 bộ
Loại cân	Cân đóng bao dạng hạt miệng hở
Khối lượng bao	25kg
Năng suất mỗi cân	300 bao/giờ
Sai số định lượng	±20–30g theo thông số dự án
Cơ cấu định lượng	Xi lanh khí nén điều khiển tự động
Thùng cân	Đóng mở bằng xi lanh khí nén
Vật liệu các cụm chính được nêu	Inox 304
Phễu kẹp bao	Xi lanh khí nén
Khung chân	Thép hộp 75 × 75mm, dày 2mm
Xử lý bề mặt khung	Sơn epoxy

Lưu ý về năng suất: Nếu mỗi cân đạt mức thiết kế 300 bao/giờ, tổng năng suất danh nghĩa của 10 cân tương đương 3.000 bao/giờ. Với quy cách 25kg/bao, sản lượng quy đổi theo lý thuyết là 75 tấn/giờ. Đây là phép tính dựa trên công suất danh nghĩa của từng cân, không phải cam kết về sản lượng thực tế của toàn nhà máy. Năng suất vận hành cần được xác nhận theo điều kiện nguyên liệu, thời gian cấp bao, yêu cầu hoàn thiện miệng bao và khả năng cấp liệu của dây chuyền.

Ưu điểm khi lắp đặt dàn 10 cân đóng bao dạng hạt

Tổ chức nhiều vị trí đóng bao song song

Việc bố trí 10 cân tạo điều kiện để nhà máy vận hành nhiều vị trí đóng gói cùng lúc. Khi nguồn cấp liệu và hệ thống phụ trợ đáp ứng đủ nhu cầu, phương án này có thể giúp tăng khả năng xử lý sản phẩm so với bố trí ít vị trí đóng bao hơn.

Đồng thời, việc phân chia công đoạn thành nhiều vị trí giúp nhà máy linh hoạt hơn trong tổ chức nhân sự và điều phối hoạt động tại khu vực đóng gói.

Tự động hóa thao tác định lượng và xả liệu

Cơ cấu định lượng, thùng cân và phễu kẹp bao đều sử dụng xi lanh khí nén theo cấu hình dự án. Nhờ đó, các thao tác đóng mở và giữ bao có thể được thực hiện theo chu trình điều khiển.

Tự động hóa giúp giảm số thao tác lặp lại mà người lao động phải thực hiện trực tiếp, đồng thời hỗ trợ duy trì trình tự vận hành thống nhất.

Hỗ trợ kiểm soát khối lượng thành phẩm

Khối lượng bao 25kg được xác định trước trong thông số vận hành. Khi hệ thống được hiệu chuẩn và vận hành đúng quy trình, thiết bị giúp kiểm soát lượng nguyên liệu trong từng bao.

Sai số ±20–30g là thông số được cung cấp cho dự án. Để duy trì mức sai số này trong thực tế, cần kiểm tra thiết bị, hiệu chuẩn định kỳ và đánh giá kết quả cân bằng phương pháp kiểm tra phù hợp.

Sử dụng inox 304 cho các bộ phận được chỉ định

Các bộ phận như cơ cấu định lượng, thùng cân và phễu kẹp bao được nêu trong cấu hình sử dụng inox 304. Vật liệu này có ưu điểm về khả năng chống ăn mòn trong nhiều điều kiện thông thường và thuận tiện cho việc vệ sinh khi thiết kế kết cấu phù hợp.

Việc lựa chọn vật liệu cần được xem xét cùng đặc tính nguyên liệu, yêu cầu vệ sinh và môi trường làm việc thực tế.

Những yếu tố cần lưu ý khi vận hành cân đóng bao

Để hệ thống cân đóng bao dạng hạt duy trì hiệu quả, nhà máy cần chú trọng công tác kiểm tra trước khi vận hành và bảo trì định kỳ.

Trước tiên, cần kiểm tra nguồn cấp khí nén, đường ống và hoạt động của xi lanh để đảm bảo các cơ cấu đóng mở và kẹp bao vận hành đúng trạng thái. Nguồn khí nén cần đáp ứng yêu cầu kỹ thuật của thiết bị.

Tiếp theo, cần kiểm tra tình trạng cảm biến cân, cơ cấu định lượng và các điểm liên kết cơ khí. Việc vệ sinh khu vực tiếp xúc nguyên liệu cũng cần được thực hiện theo quy trình phù hợp với đặc tính sản phẩm.

Trong quá trình sản xuất, nên kiểm tra ngẫu nhiên khối lượng bao thành phẩm để phát hiện sớm sai lệch. Khi có thay đổi về đặc tính nguyên liệu hoặc khối lượng đóng gói, cần đánh giá lại thông số vận hành và thực hiện hiệu chuẩn nếu cần thiết.

Đối với hệ thống nhiều cân, công tác bảo trì cần được tổ chức đồng bộ nhằm hạn chế tình trạng một thiết bị gặp sự cố ảnh hưởng đến kế hoạch sản xuất chung.

Lắp đặt cân đóng bao cho nhà máy An Tiến

Dự án lắp đặt dàn 10 cân đóng bao dạng hạt cho nhà máy An Tiến cho thấy yêu cầu đầu tư thiết bị không chỉ nằm ở năng suất của từng cân mà còn ở cách tổ chức tổng thể hệ thống.

Khi triển khai dàn cân, cần xem xét đồng thời mặt bằng lắp đặt, đường cấp liệu, vị trí vận chuyển bao thành phẩm, hệ thống khí nén và nguồn điện điều khiển. Các yếu tố này ảnh hưởng đến khả năng vận hành đồng bộ của nhiều vị trí đóng gói.

Bên cạnh đó, việc bố trí lối tiếp cận thiết bị để kiểm tra và bảo trì cũng cần được tính toán ngay từ đầu. Với hệ thống có số lượng cân lớn, phương án bố trí hợp lý giúp công tác giám sát, vệ sinh và xử lý sự cố thuận tiện hơn.

Thông qua cấu hình cân miệng hở, định lượng tự động bằng xi lanh khí nén và khung kết cấu thép sơn epoxy, hệ thống hướng đến việc đáp ứng nhu cầu đóng gói nguyên liệu dạng hạt theo quy cách 25kg tại nhà máy An Tiến.

Giải pháp cân đóng bao dạng hạt cho dây chuyền sản xuất công nghiệp

Mỗi nhà máy có đặc tính nguyên liệu, sản lượng và yêu cầu đóng gói khác nhau. Vì vậy, lựa chọn cân đóng bao dạng hạt cần dựa trên khối lượng bao, năng suất mục tiêu, tính chất vật liệu và mức độ tự động hóa mong muốn.

Với các dây chuyền cần nhiều vị trí đóng gói, phương án sử dụng dàn cân có thể được xem xét nhằm tăng khả năng xử lý song song. Tuy nhiên, công suất tổng thể cần được tính toán đồng bộ với hệ thống cấp liệu, khí nén, vận chuyển và công đoạn hoàn thiện bao.

Đối với các doanh nghiệp đang đầu tư mới hoặc cải tạo dây chuyền, việc xác định đúng thông số kỹ thuật ngay từ giai đoạn thiết kế sẽ hỗ trợ quá trình lựa chọn thiết bị và tổ chức sản xuất.

Kết luận

Dự án lắp đặt dàn 10 cân đóng bao dạng hạt cho nhà máy An Tiến sử dụng cấu hình cân miệng hở, định lượng tự động bằng xi lanh khí nén, thùng cân đóng mở bằng khí nén và phễu kẹp bao điều khiển tự động.

Mỗi cân có năng suất thiết kế 300 bao/giờ với khối lượng 25kg/bao, sai số định lượng theo thông số được cung cấp là ±20–30g. Các cụm được chỉ định sử dụng inox 304, trong khi khung chân được chế tạo từ thép hộp 75 × 75mm, dày 2mm và sơn epoxy.

Việc triển khai hệ thống nhiều cân giúp nhà máy có phương án tổ chức các vị trí đóng bao song song, đồng thời hỗ trợ tự động hóa quá trình định lượng và xả nguyên liệu.

Để đạt hiệu quả vận hành, doanh nghiệp cần kết hợp lựa chọn thiết bị phù hợp với công tác lắp đặt, hiệu chuẩn và bảo trì định kỳ.
